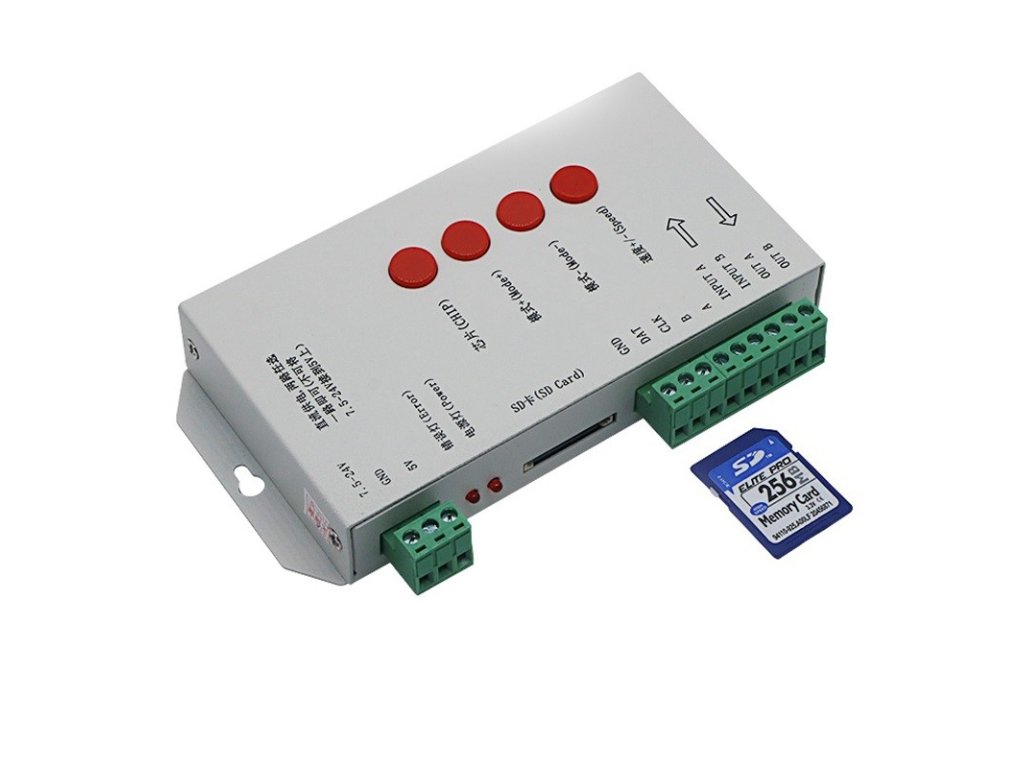

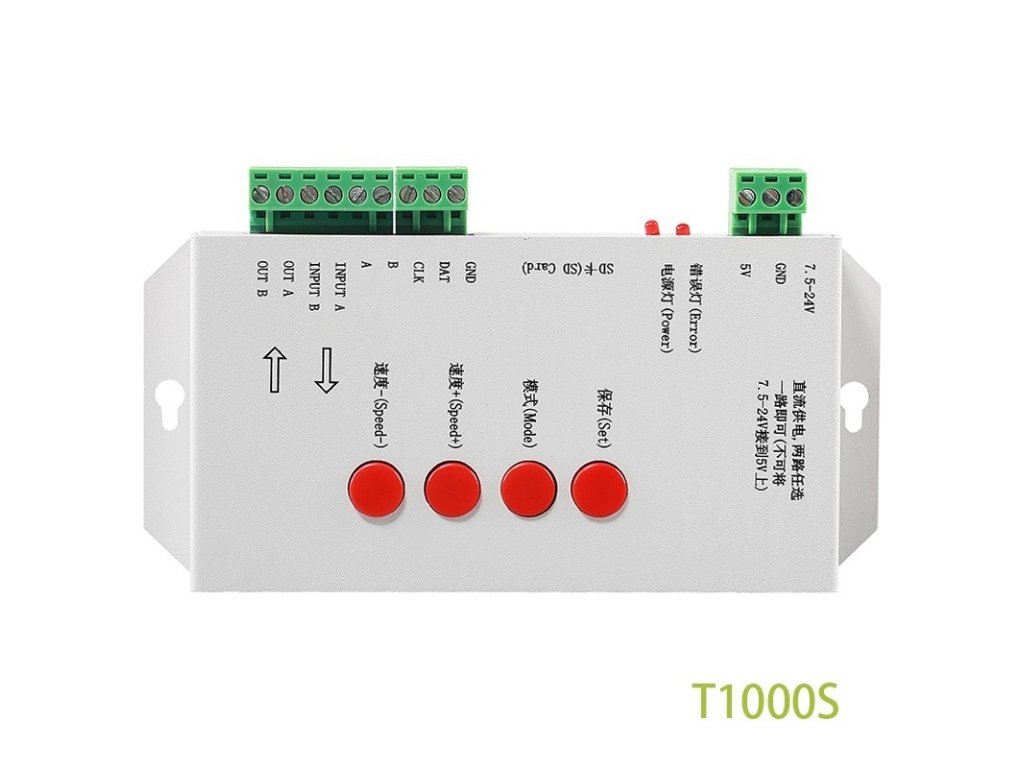

T1000-S Kontrolér pre digitálne RGB LED pásy
Kód: NK_807_707Podrobný popis
Programovateľný ovládač digitálnych RGB LED pásikov. Na programovanie ovládača slúži softvér LedEdit, v ktorom si vytvoríte ľubovoľný efekt či program a ten následne nahráte na SD kartu (tá je súčasťou balenia).
Umožňuje ovládanie až 2048 pixelov (LED diód) v rôznych kombináciách. Jednotlivé ovládače T1000-S je možné medzi sebou synchronizovať cez AB vstupy/výstupy.
Ovládač podporuje tieto typy čipov: LPD6803, D705, 1101, 6909, 6912, LPD8806, LPD8809, TM1803, TM1804, TM1809, TM1812, TM1903, TM1909, TM1909, TM1909 12, UCS7009, UCS5903, UCS1903, UCS1909, UCS1912, UCS3903, DMX512, WS2801, WS2803, WS2811, WS2812, WS2812B, WS2821, DS189, TLS3001, TLS3002, TLS3008, P9813, SM16709 815, DMX512
- Multi T-1000S ovládače môžu byť zapojené kaskádovito a pracovať synchrónne
- Jeden signál 1000S TTL (SPI) a jeden signál RS485 na výstupe môže ovládať až 2048 diód (pixelov)
- Single line: zapojenie chipu s DATA – prepojenie s DAT a GND na ovládači
- Double line: zapojenie chipu s DAT a CLK – prepojenie s DAT, CLK a GND na ovládači
- Pri použití signálu RS485 je nutné prepojiť ovládač A s LED A (DMX+) a ovládač B s LED B (DMX-)
- Pri tvorbe nového SW projektu zvoľte typ ovládača v programe: model T-1000S
SD Card slot pre ovládanie súborov formátu *.led Odporúčame v prípade prepísania súborov na SD karte novými projektmi, kartu najskôr naformátovať podľa návodu. V prípade, že projekty iba pridávate a nemažete pôvodné, nie je potrebné kartu formátovať.
Keď ovládač T1000-S načíta menej ako 512 pixelov, snímková frekvencia môže dosiahnuť 30 snímok za sekundu.
Keď T1000-S ovláda viac ako 512 pixelov, snímková frekvencia sa automaticky spomalí.
Dodatočné parametre
Kategória: | LED pásy Digital RGB - DC5V, DC12V |
---|---|
Hmotnosť: | 0.4 kg |
Certifikácia: | CE, RoHS |
Rozmery: | 90x25x160mm |
Váha: | 280g |
