RF prijímač riadenia LED pásov DIMM, CCT, RGB, RGBW 4x5A DC12-24V SKD-V4-D

Podrobný popis

• Ovládač-receptor V4-D umožňuje ovládať jednofarebné LED pásy a stmievať ich (DIMM), umožňuje riadiť teplotu bielej farby (CCT) LED pásov a stmievať ich, umožňuje riadiť RGB LED pásy a umožňuje riadiť RGBW LED pásy pričom umožňuje riadiť samostatne aj bielu farbu (vypnúť, zapnúť, stmievať - podľa možností použitého DO alebo dotykového panela pre RF prijímač V4-D)
• Ovládanie LED aplikácie pomocou ovládača V4-D môže byť aj autonómne (bez použitia diaľkového ovládania), keď navolíte požadovaný program (svetelný efekt) pomocou tlačidiel na tele ovládača V4-D
• V4-D je univerzálny 4-kanálový RF 2,4GHz receptor riadenia napäťových LED pásov s PWM výstupom o výkone 5A na kanál, primárne určený pre riadenie RGBW, môže byť ale použitý aj ako RGB kontrolér, CCT (LED pásy s teplou a studenou zložkou bielej farny svetla) kontrolér alebo DIMM (stmievač jednofarebných LED pásov) kontrolér

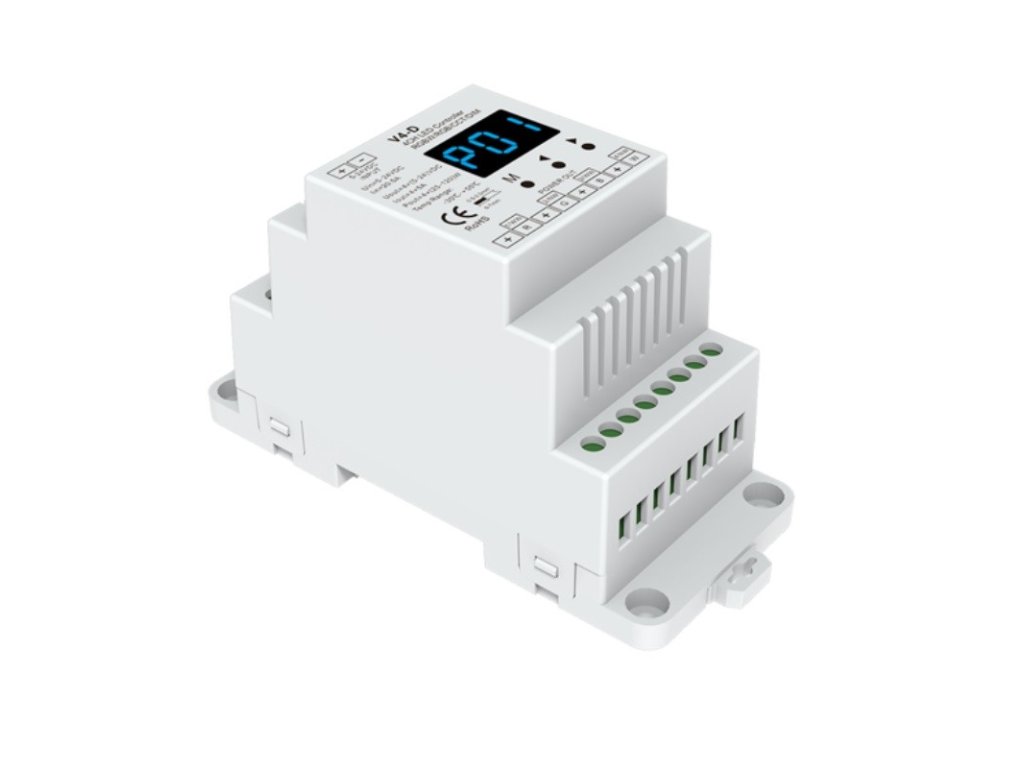

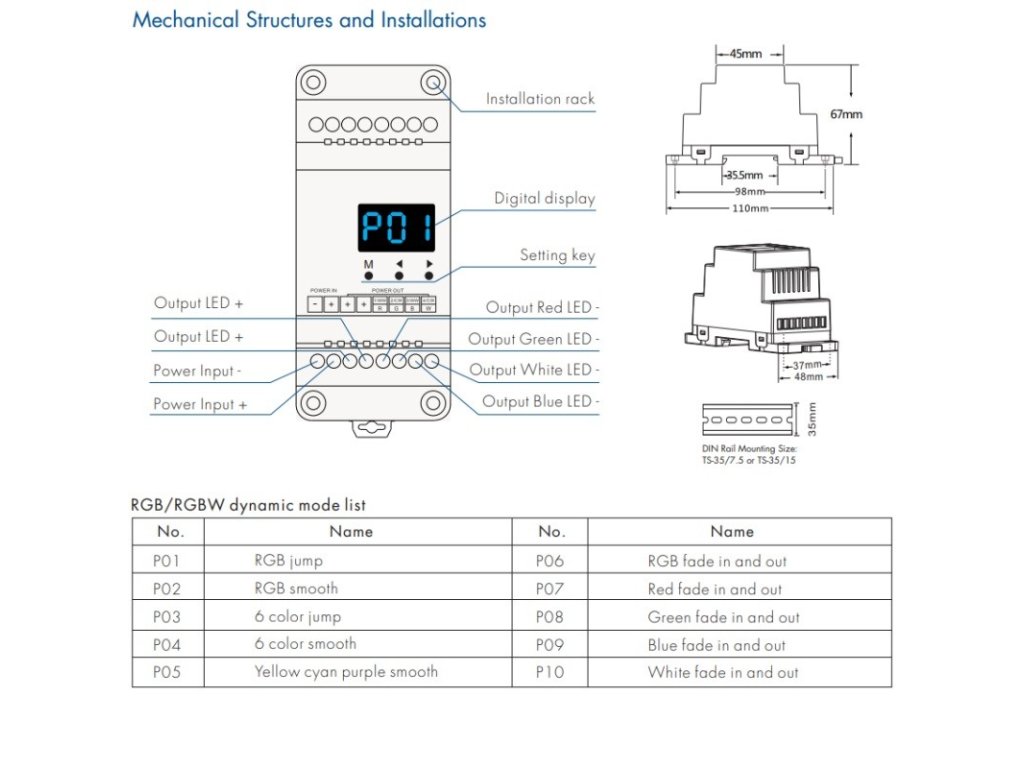

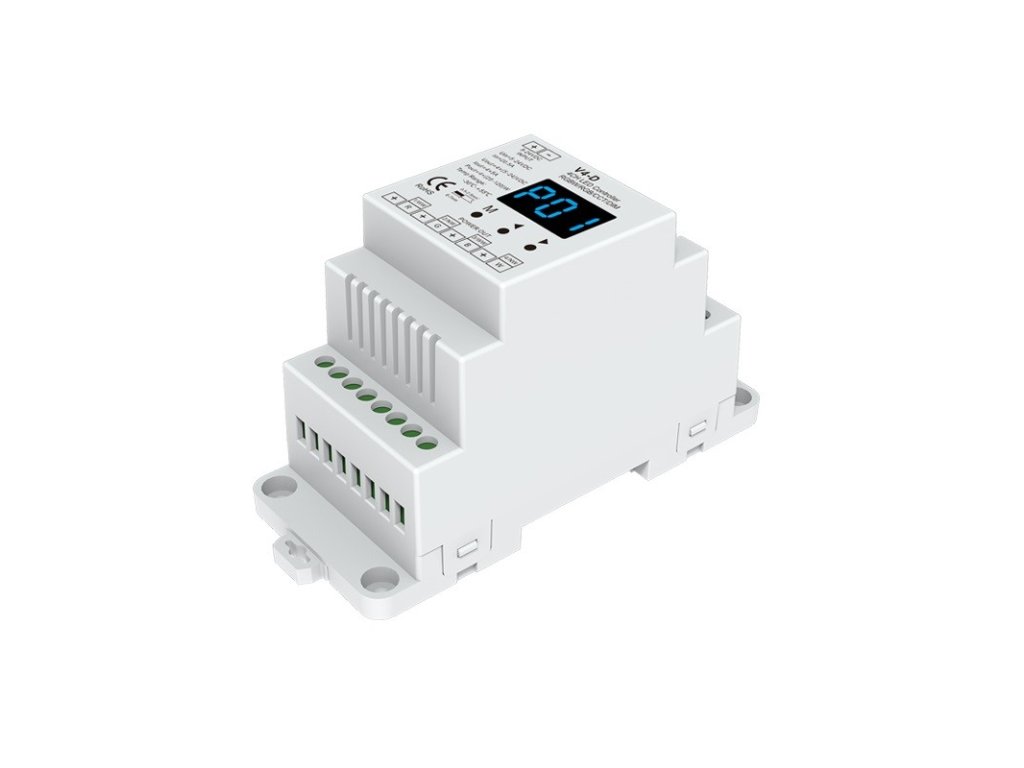

• Označenie "D" znamená, že sa jedná o kontrolér s montážou do rozvádzača - na DIN lištu
• V systéme ovládania môže byť nezávisle na sebe použitých aj viacej kontrolérov V4-D (závisí aké ovládanie chcete použiť, koľko svetelných zón chcete vytvoriť ale taktiež je možné vytvorenie iba  jednej svetelnej zóny s viacerými kontrolérmi V4-D a tým rozširovať celkový výkon jednej svetelnej zóny)
• Výkon kontroléra V4-D je možné rozšíriť aj použitím ľubovoľného počtu zosilovačov signálu (Zosilovač - Amplifier) EV4-D
• Prijímač môžete ukryť na skryté miesto - dosah RF vĺn cca do 30 metrov

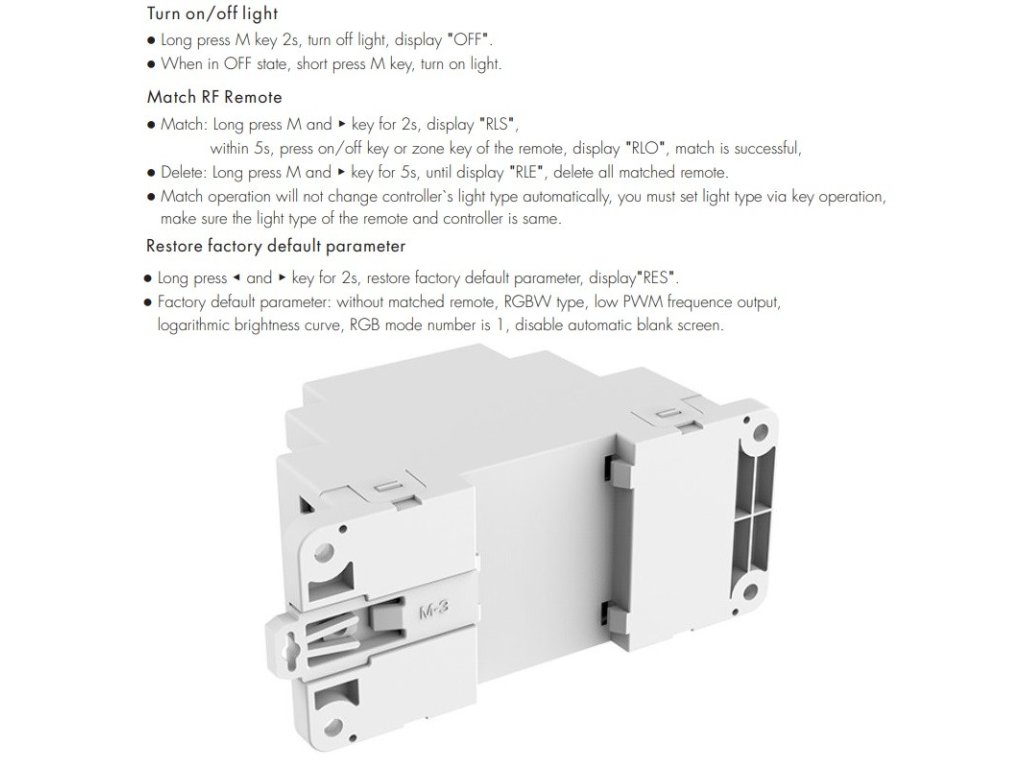

• K jednému RF prijímaču môžete napárovať aj viacej ďiaľkových ovládačov - nieste potom odkázaný na jedno DO, ktoré neviete momentálne nájsť (celkovo je možné na 1 RF prijímač V4-D napárovať až 10 ovládacích prvkov - DO alebo dotykový panel)
• Po výpadku napájania si RF prijímač zachová v pamäti posledný stav pred výpadkom a pri opatovnom napojení el.napätím sa spustí v režime, ktorý bol posledne navolený (ak vypnete vypínačom prívod napatia, pri opatovnom aktivovaní aplikácie vypínačom sa automaticky spustí v poslednom režime, ktorý bol navolený)
• Pri doplnení aplikácie o WiFi-RF prevodník (SKD-WiFi to RF converter WiFi-Relay) je možné riadiť RF prijímače V4-D pomocou Smartfónov alebo tabletov
• Výstup na externé tlačítko na RF prijímači V4 - umožňuje pomocou externých nástenných vypínačov-tlačítok ovládať zapínanie a vypínanie LED aplikácie a zmenu úrovne jasu aplikácie (stmievanie)
• Kontrolér má funckiu autosynchronizácie (prijatý signál zároveň posiela ďalším kontrolérom vo svojom dosahu)
• RF kontrolér V4-D pri použití v aplikácii RGB/RGBW má preddefinovaných 10 dynamických módov-programov ako preskakovanie z farby do farby alebo dýchanie-prelínanie farieb
• Každý prijímač V4-D môže byť zladený s viacerými diaľkovými ovládačmi (max 10)
• Naladenie RF diaľkového ovládača s prijímačom V4-D je veľmi ľahké a intuitívne
• Ku každému z týchto 10ks diaľkových ovládačov možno teoreticky priradiť nekonečný počet prijímačov V4-D
• Voliteľná frekvencia PWM 2000/500Hz
• Možnosť voľby logaritmickej alebo lineárnej krivky stmievania
• Spolupracuje so všetkými RF 2,4GHz diaľkovými ovládaniami SKYDANCE - jednozónovými ale aj viaczónovými (Single color, CCT, RGB a RGBW)
• 4096 krokov stmievania 0% až 100% bez akéhokoľvek blikania

Nastavenie osvetlenia pomocou tlačidiel na tele kontroléra - typ svetla a ďalšie nastavenia parametrov:

● Dlho stlačte kláves M a ◀ na 2 sekundy, pripravte sa na nastavenie systémových parametrov: typ svetla, výstupná frekvencia PWM, krivka výstupného jasu, automatická prázdna obrazovka. krátkym stlačením tlačidla M prepnete štyri položky.

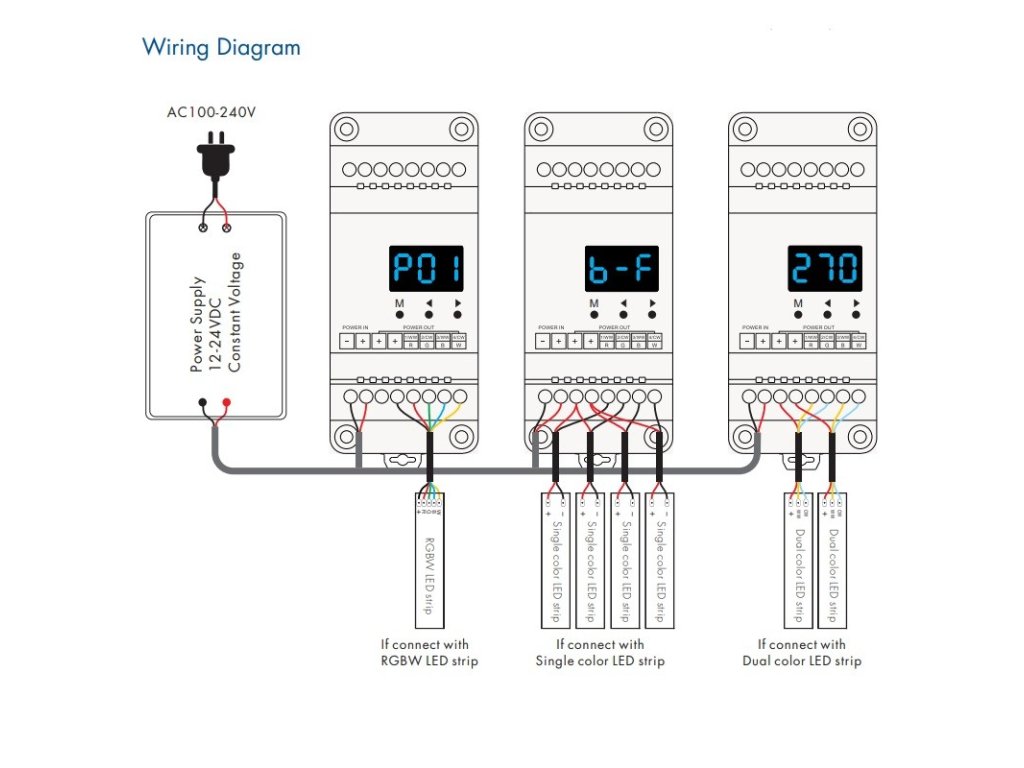

● Typ svetla: krátkym stlačením tlačidla ◀ alebo ▶ prepnete päť druhov typov: 1 kanálový stmievač ("Ch1"), teplota duálnej farby ("Ch2") , RGB ("Ch3"), RGBW ("Ch4") a 4 kanály stmievač ("CH4").

● Výstupná frekvencia PWM: krátkym stlačením tlačidla ◀ alebo ▶ prepnete na 500 Hz ("F-L") alebo 2 kHz ("F-H"). Vyššia frekvencia PWM spôsobí nižší výstupný prúd, vyšší výkonový šum, ale je vhodnejšia pre fotoaparát (žiadne blikanie pre video).

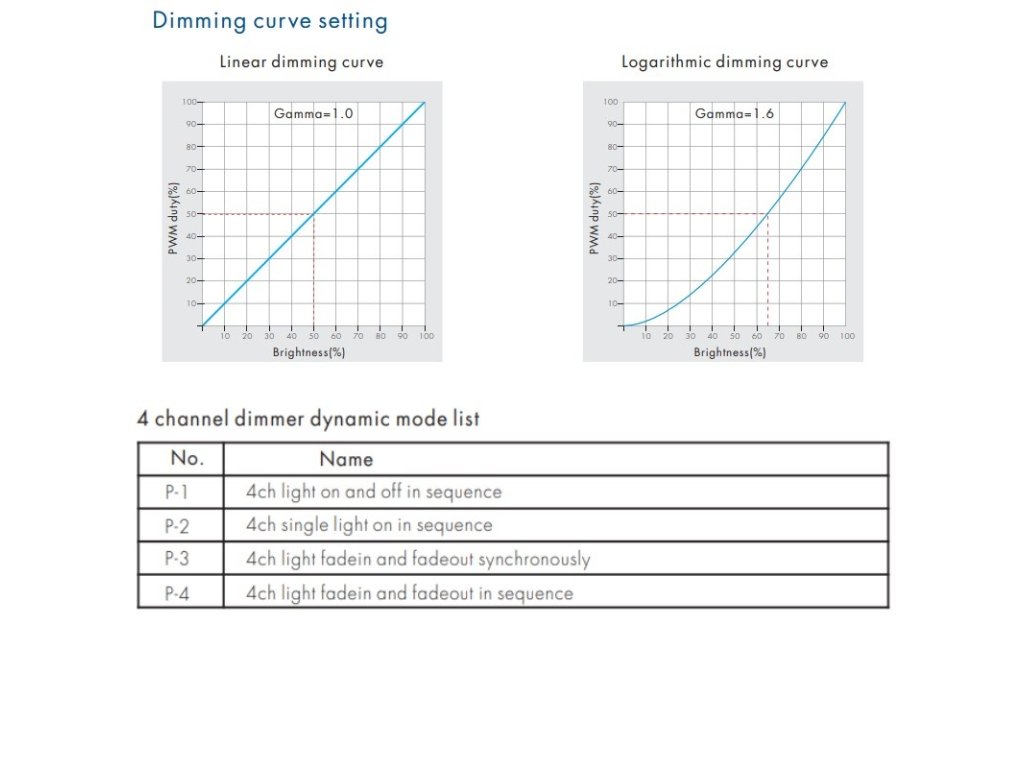

● Krivka výstupného jasu: krátkym stlačením tlačidla ◀ alebo ▶ prepnete lineárnu krivku ("C-L") alebo logaritmickú krivku ("C-E").

● Automatická prázdna obrazovka: krátkym stlačením klávesu ◀ alebo ▶ zapnete ("bon") alebo vypnete ("boF") automatickú prázdnu obrazovku.

● Dlhým stlačením tlačidla M na 2 sekundy alebo časovým limitom 10 s ukončíte nastavovanie systémových parametrov.

1 kanálový stmievač

● Štvorkanálový výstup spája štyri jednofarebné LED pásiky, realizuje synchrónne stmievanie.

● Krátkym stlačením tlačidla M prepnete hrubé stmievanie a jemné stmievanie.

● Hrubé stmievanie: krátkym stlačením tlačidla ◀ alebo ▶ nastavte 10 úrovní jasu (b-1, b-9, b-F).

● Jemné stlmenie: krátkym stlačením tlačidla ◀ alebo ▶ nastavíte jas v 256 úrovniach (b01~bFF).

Dvojitý ovládač teploty farieb

● Štvorkanálový výstup spája dve skupiny dvojfarebných LED pásikov (WW a CW).

● Krátkym stlačením tlačidla M prepnete nastavenie teploty farieb alebo jasu.

● Stlačením tlačidla ◀ alebo ▶ nastavte hodnotu každej položky.

● Teplota farieb: 2700-6500K, zobrazenie "270~650", krátke stlačenie 11 úrovní, dlhé stlačenie 256 úrovní.

● Jas: 1-10 úrovní jasu (b-1,b-9,b-F).

Ovládanie RGB/RGBW:

● Štvorkanálový výstup pripája RGB/RGBW LED pásik.

● Krátko stlačte tlačidlo M, prepnite statický nastaviteľný režim (P-H) a režim zmeny 10 (P01~P10).

● Keď je spustený statický nastaviteľný režim, môžete nastaviť troj-/štvorkanálový jas. Krátke stlačenie tlačidla M prepínač troj/štvorkanálového stmievania

(100~1FF, 200~2FF, 300~3FF, 400~4FF), Stlačením tlačidla ◀ alebo ▶ upravte jas každého kanála.

● Pri spustení režimu 10 zmien môžete upraviť rýchlosť a jas každého režimu, jas W (len RGBW).

Krátkym stlačením tlačidla M prepnete položku rýchlosti a jasu.

Rýchlosť režimu: 1-10 stupňov rýchlosti (S-1, S-9, S-F).

Jas režimu: 1-10 úrovní jasu (b-1, b-9, b-F).

Jas kanála W: 0-255 úrovní jasu (400~4FF).

Ovládanie 4 kanálový stmievač:

● Štvorkanálový výstup spája štyri jednofarebné LED pásiky, realizuje individuálne stmievanie.

● Krátko stlačte tlačidlo M, prepnete statický nastaviteľný režim (P-H) a štyri dynamické režimy (P-1~P-4).

● Pri spustení statického nastaviteľného režimu môžete nastaviť štvorkanálový jas. Krátko stlačte tlačidlo M, prepnite štvorkanálové stmievanie (100~1FF, 200~2FF, 300~3FF, 400~4FF), stlačte tlačidlo ◀ alebo ▶ upravte jas každého kanálu.

● Pri spustení štyroch dynamických režimov môžete upraviť rýchlosť a jas každého režimu.

Krátkym stlačením tlačidla M prepnete položku rýchlosti a jasu.

Rýchlosť režimu: rýchlosť 1-10 úrovní (S-1, S-9, S-F).

Jas režimu: 1-10 úrovní jasu (b-1, b-9, b-F).
