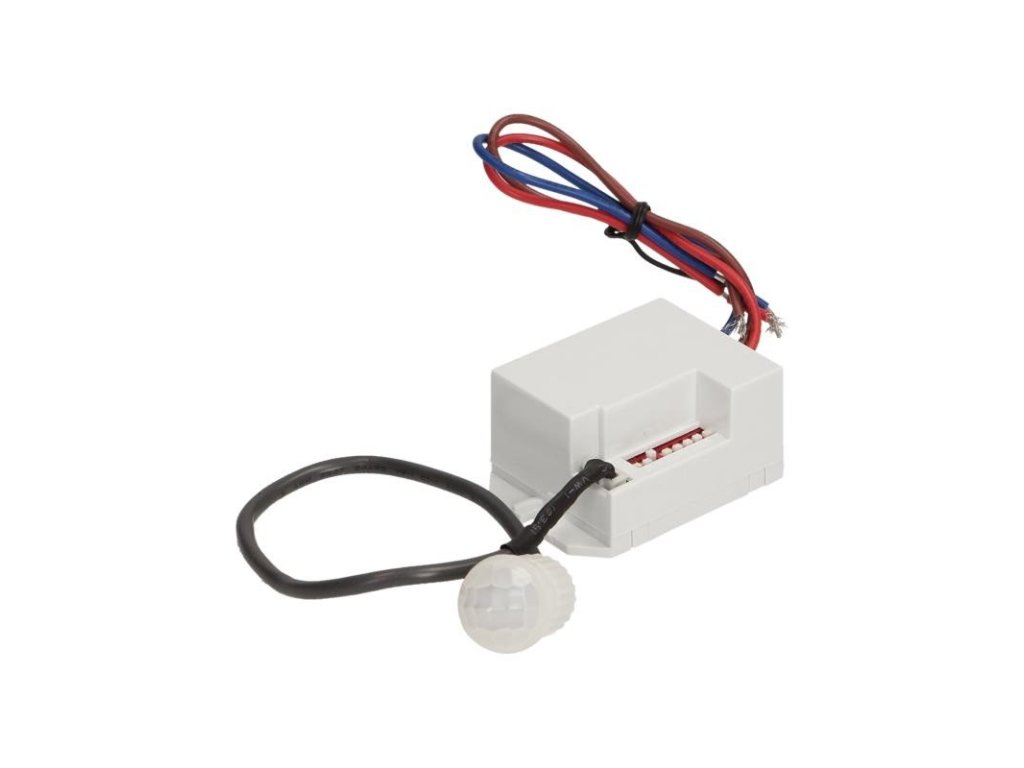

PIR pohybový spínač nábytkový AC220/240V - YCB1050 TOPMET

Podrobný popis

• Spínač PIR je určený na bezdotykové ovládanie svetelných zdrojov. Infrapasívny snímač prijíma žiarenie v infračervenej oblasti spektra. Ak zaregistruje zmenu, ktorú vyvolá napr. pohyb osoby v oblasti dosahu, dôjde k zopnutiu výstupu.  Umožňuje zapnutie osvetlenia v dôsledku pohybu objektu generujúceho teplo.
• Určený pre spínanie LED žiaroviek a LED aplikácií, halogénových žiaroviek a svetelných zdrojov s elektronickým predradníkom
• Spínač má funkciu ON/OFF
• Detekčny rozsah 100°, vzdialenosť 5 až 8 metrov

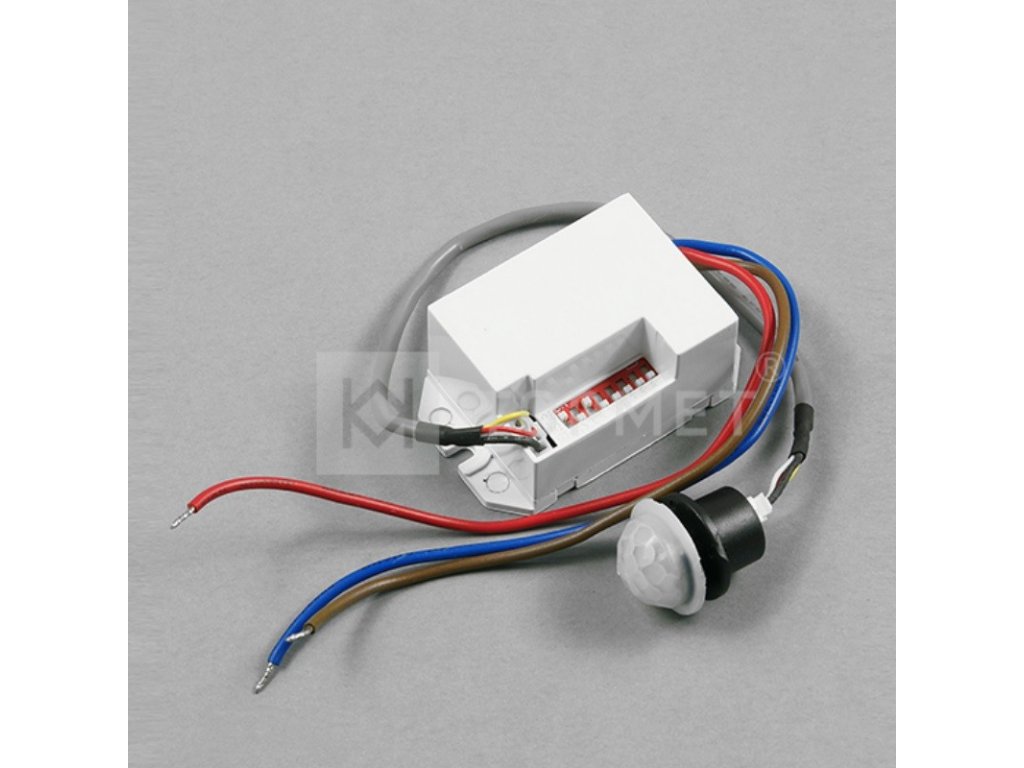

• Na kontroleri 8 DIP switch-ov pomocou ktorých je možné nastaviť režim deň alebo noc, senzitivitu na úroveň nízka alebo vysoká, čas zhasnutia po ukončení detekcie 5 sekúnd až 8 minút
• - Ak je nastavená možnosť (SUN), zariadenie pracuje vo dne aj v noci
  - Ak je nastavená možnosť (MOON), pracuje len pri okolitom svetle pod 10 LUX
• Režim deň/noc - DIP switch 1 = umožňuje nastavenie spínania deň = 10 až 2000LUX, noc = menej ako 10LUX
• Režim senzitivita - DIP switch 2 = umožňuje nastaviť na úroveň nízka (3m) alebo vysoká (6m)
• Režim dobehu - nastavenie pomocou DIP switch-ov 3 až 8 = úroveň 5 sec., 30 sec., 1 min., 5min., 8 min.

• Rozmery kontroléra 56mm x 34mm x 25mm

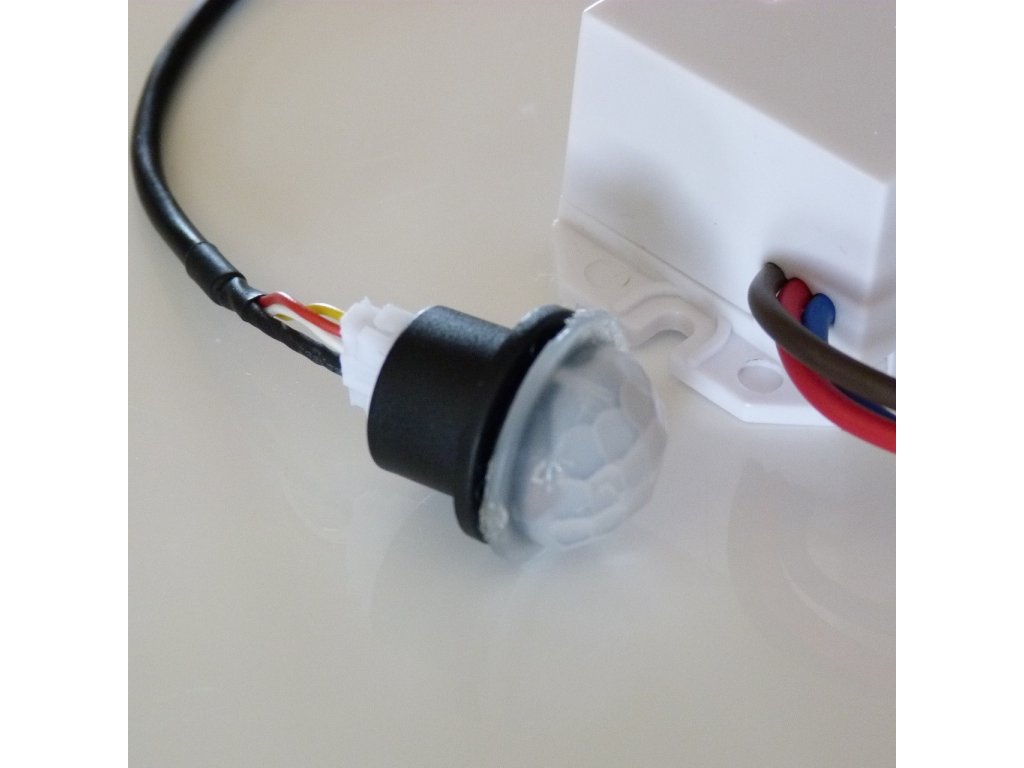

• Snímač je spojený so spínacím obvodom odnímateľným káblikom dĺžky 20 cm, montáž a pretiahnutie snímača je tak veľmi jednoduché. Priemer montážneho otvoru pre šošovku je 15mm.
• Zapojenie: vstup = hnedý a modrý vodič, výstup (svetlo) = modrý a červený vodič

• Maximálny výkon 800W pre klasické svetelné zdroje - halogénové žiarovky, 200W pre úsporné žiarovky, 100W pre LED žiarovky a svetelné zdroje s elektronickým predradníkom
