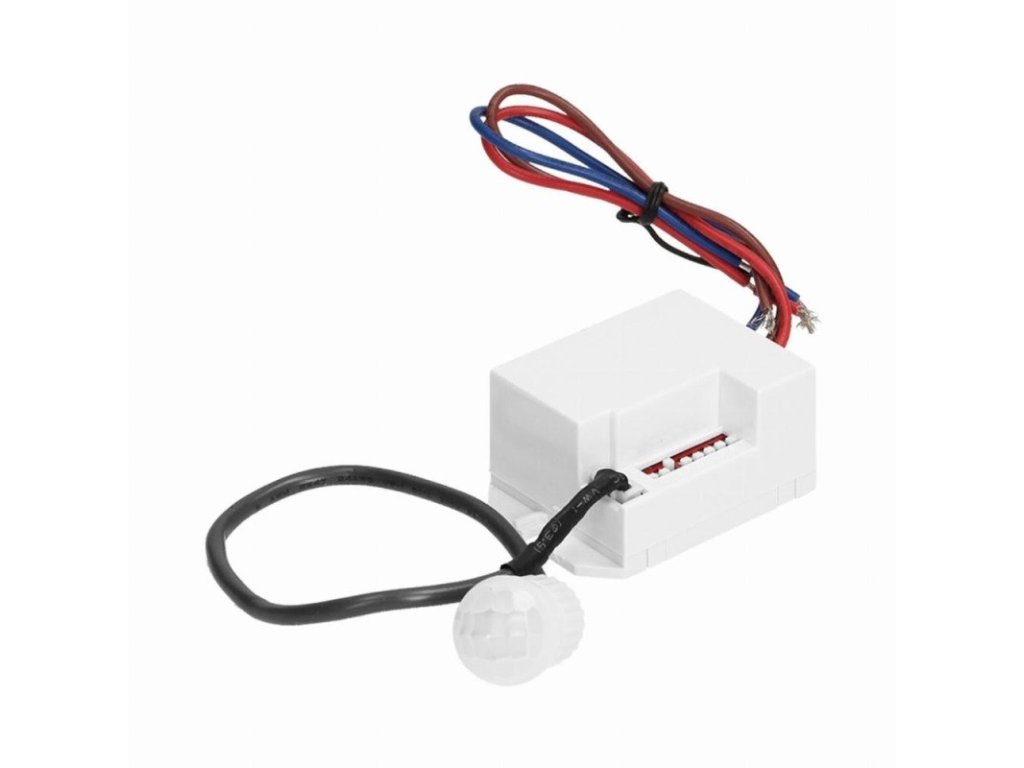

PIR pohybový spínač nábytkový DC12/24V 5A ORNO

Podrobný popis

• Spínač PIR je určený na bezdotykové ovládanie svetelných zdrojov. Infrapasívny snímač prijíma žiarenie v infračervenej oblasti spektra. Ak zaregistruje zmenu, ktorú vyvolá napr. pohyb osoby v oblasti dosahu, dôjde k zopnutiu výstupu.
• Určený pre spínanie LED aplikácií s napájacím napätím DC12/24V
• Spínač má funkciu ON/OFF
• Detekčny rozsah 360°, vzdialenosť 3 až 6 metrov (pri nastavení nízkej intenzity cca 3 metre, pri nastavení vysokej intenzity cca 6 metrov)
• Snímač je spojený so spínacím obvodom odnímateľným káblikom dĺžky 20 cm, montáž a pretiahnutie snímača je tak veľmi jednoduchá. Nastaviteľná citlivosť.

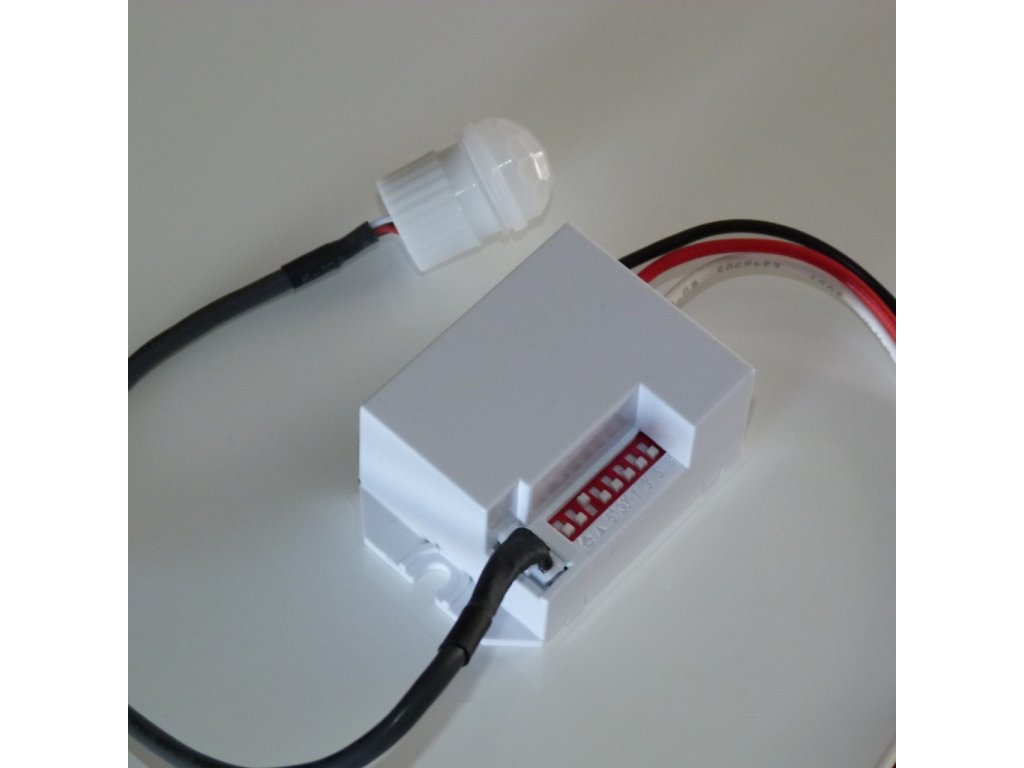

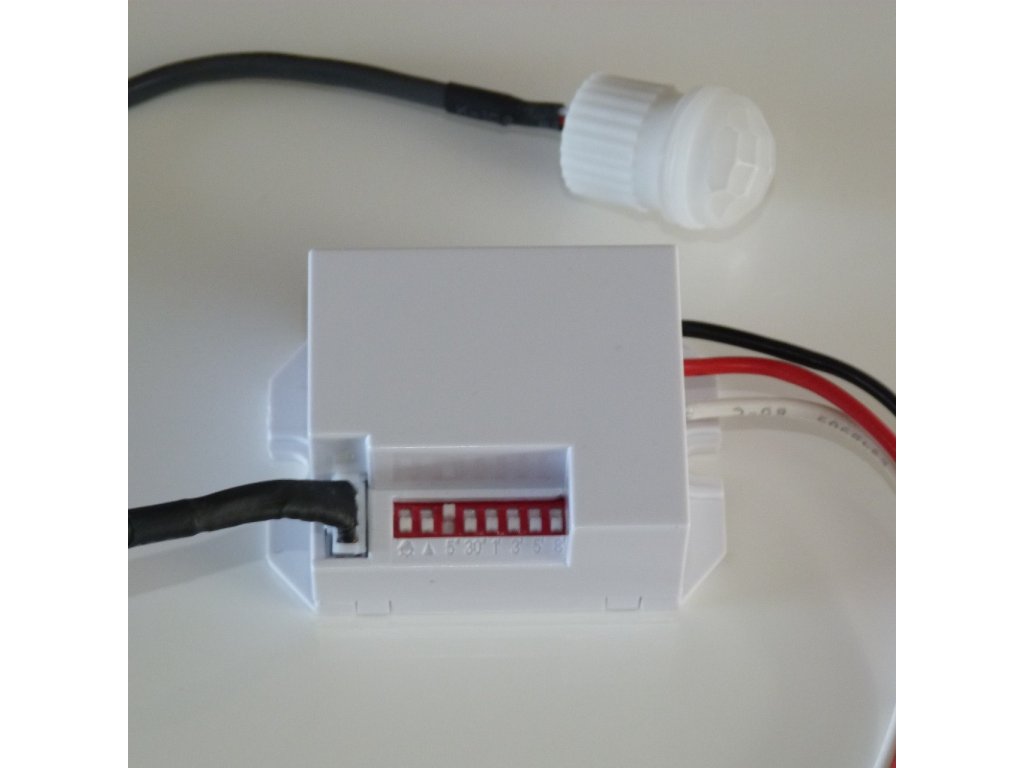

• Na kontroleri 8 DIP switch-ov pomocou ktorých je možné nastaviť režim deň alebo noc, senzitivitu na úroveň nízka alebo vysoká, čas zhasnutia po ukončení detekcie 5 sekúnd až 8 minút
• Režim deň/noc - DIP switch 1 = umožňuje nastavenie spínania deň = 10 až 2000LUX, noc = menej ako 10LUX (bude spínať iba v noci pri poklese svetelnosti pod 10LUX)
• Režim senzitivita - DIP switch 2 = umožňuje nastaviť na úroveň nízka alebo vysoká
• Režim dobehu - nastavenie pomocou DIP switch-ov 3 až 8 = úroveň 5 sec., 30 sec., 1 min., 5min., 8 min.

• Rozmery kontroléra 56mm x 37mm x 26mm

• Dĺžka signálneho vodiča k šošovke 20cm, priemer montážneho otvoru pre šošovku Ø12mm

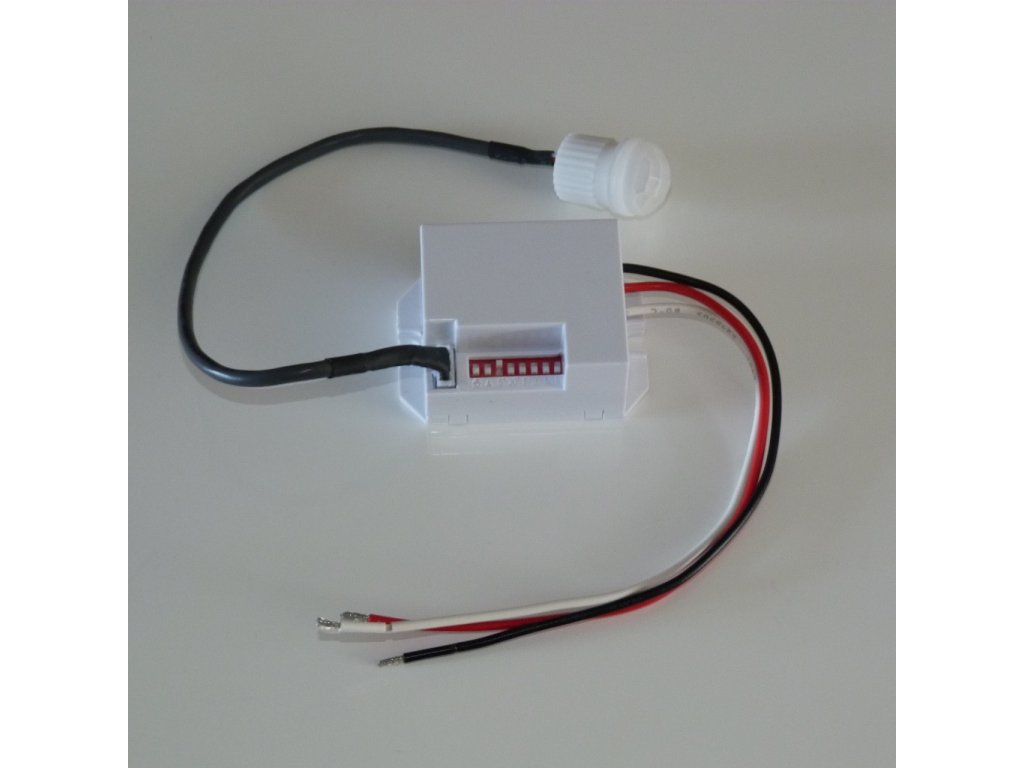

• Zapojenie: vstup = čierny vodič (-) a červený vodič (+), výstup (svetlo) = biely vodič (-) spolu s červeným vodičom (+)

• Pri inštalácii dbajte na to aby Vám spínaný zdroj svetla nevyžaroval svetlo priamo do senzoru PIR, v takom prípade môže senzor nesprávne fungFunkcia DIP switch-ov: v spodnej pozícii OFF, v hornej pozícii ON
• Minimálna doba oneskorenia je 5s, DIP spínač číslo 3 nechávajte vždy v pozícii ON, pokiaľ nenastavujete dobu oneskorenia vyššiu ako 5s, v prípade nastavenia inej hodnoty oneskorenia napr. 30s dáte do polohy ON DIP switch č.4  (v takom prípade prepnite DIP switch č.3 do polohy OFF)
• Pokiaľ je osoba v dosahu PIR senzora ale nevykonáva pohyb, senzor vyhodnotí stav na hodnotu bez detekcie (pohyb je detekovaný v rozsahu 0,6-1,5m/s)
