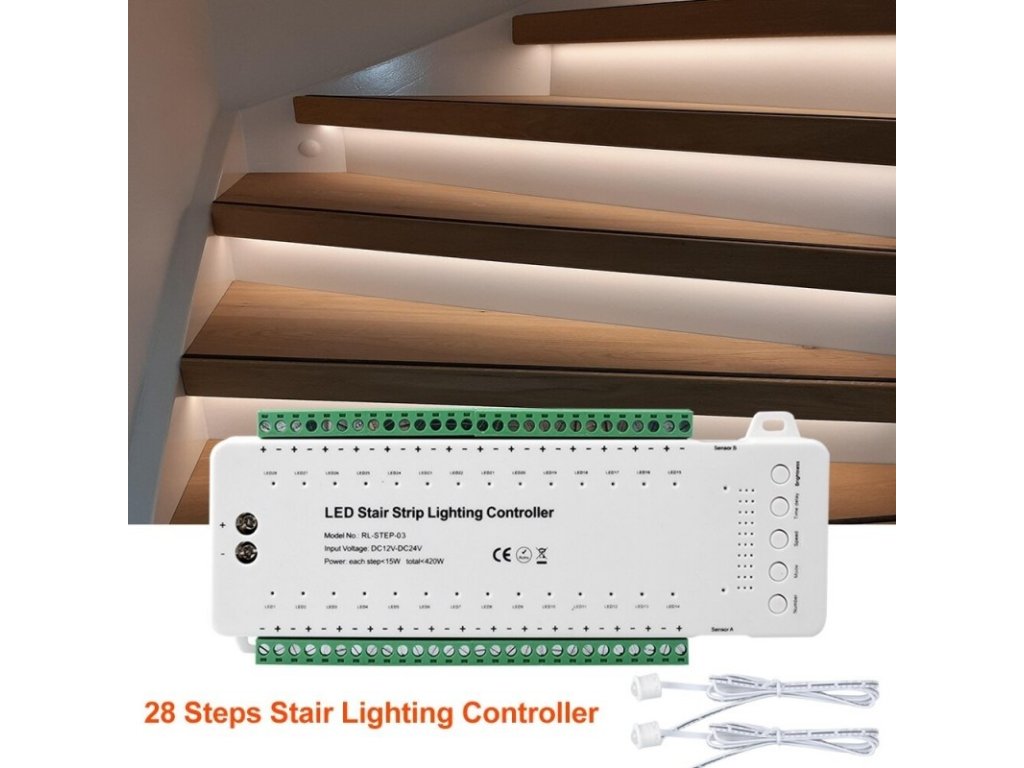

Schodiskový ovládač LED osvetlenia s PIR detekciou 28-kanálov DC 12/24V 420W RL-STEP-03

Podrobný popis

• Schodiskový ovládač RL-STEP-03 s pohybovými senzormi je inteligentné zariadenie, ktoré umožňuje kaskádové zapínanie schodiskových svetiel alebo LED pásov s napájaním DC 12-24V.
• RL-STEP-03 je vybavený dvoma pohybovými senzormi, ktoré plne automatizujú proces zapínania vášho osvetlenia.
• RL-STEP-03 spína osvetlenie plynulo s postupným rozsvecovaním a postupným zhasínaním, čo je príjemnejšie a šetrnejšie pre zrak.
• Kaskádové (sekvenčné) a plynulé zapínanie a vypínanie osvetlenia schodiska
• Možnosť pripojenia až 28 samostatných schodiskových svietidiel (LED pásov) - 28 kanálov
• 9 naprogramovaných režimov
• Možnosť nastavenia rýchlosti rozsvietenia nasledujúceho kanála
• Ovládač môže nastaviť čas oneskorenia vypnutia svetiel
• Možnosť nastavenia úrovne jasu osvetlenia (25%-50%-75%-100%)
• Ovládač umožňuje nadefinovanie konkrétneho počtu schodov, ktoré sa postupne rozsvecujú a postupne zhasínajú v určitom časovom intervale

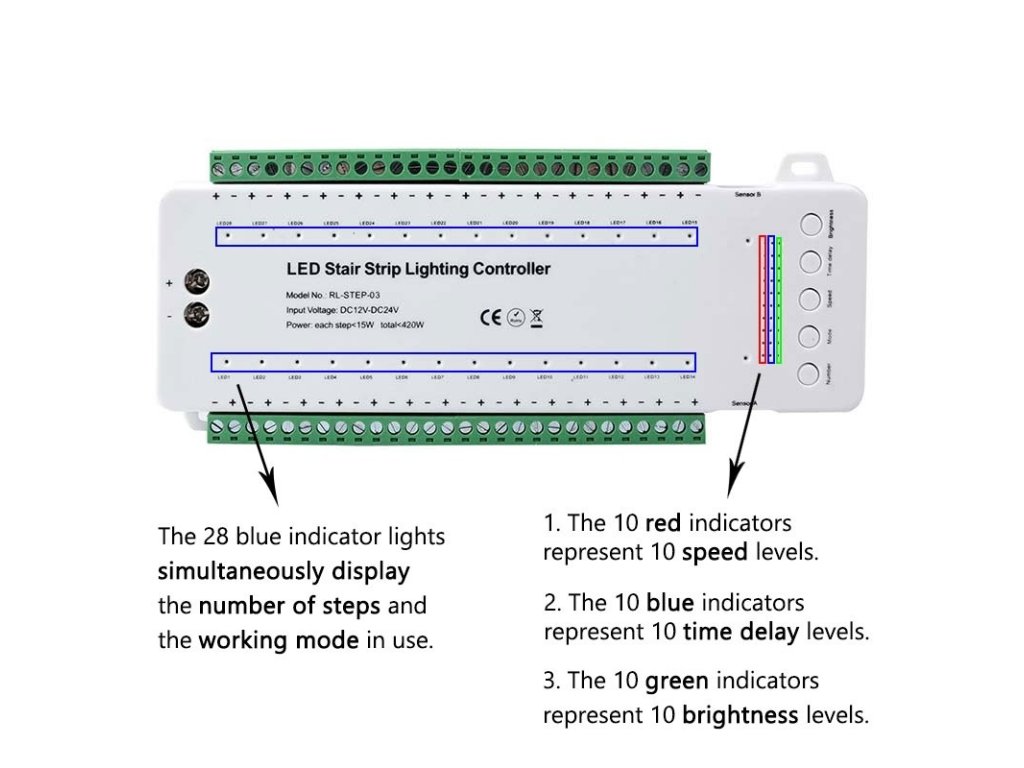

1. Číslo kroku: Dlhým stlačením tlačidla "číslo" nastavíte počet schodov, krátkym stlačením vyberiete schod, ktorý chcete nastaviť, a dlhým stlačením uložíte nastavenie. Každý schod zodpovedá konkrétnej modrej signalizačnej LED kontrolke na tele ovládača

2. Režim: Dlhým stlačením tlačidla rýchlosti/režimu ovládača schodiska vstúpite do výberu režimu, krátkym stlačením vyberiete konkrétny režim osvetlenia schodiska a dlhým stlačením uložíte výber režimu. Vrátane všetkých schodiskových svetiel zapnutých súčasne, schodiskových svetiel zapínania v poradí alebo prenasledovania schodiskových svetiel a iných režimov schodiskového osvetlenia.

3. Rýchlosť: Celkovo je k dispozícii 9 rýchlostí, ktoré zodpovedajú červeným signálnym LED kontrolkám, krátkym stlačením nastavíte.

4. Časové oneskorenie: 9 časových nastavení prevodových stupňov, ktoré zodpovedajú modrým signálnym LED kontrolkám.

5. Jas: Krátkym stlačením nastavíte jas LED osvetlenia schodiska.

Nastavenie počtu pripojených schodiskových svetiel:
Schodiskový ovládač RL-STEP-03 dokáže ovládať až 28 individuálnych schodiskových svietidiel. Ak chcete zadať nastavenia počtu pripojených LED pásov (schodov), podržte stlačené tlačidlo „Number“ a potom krátkym stlačením pridajte ďalšie úrovne. Ďalším dlhým stlačením tlačidla „Číslo“ sa nastavenia uložia.
Každý stupeň je označený modrou LED na ovládači.

Rýchlosť, s akou sa postupne zapínajú schodiskové svetlá:
Schodiskový ovládač RL-STEP-03 má možnosť nastaviť jednu z 9 rýchlostí zapínania nasledujúcich schodiskových svetiel. Krátkym stlačením tlačidla „Speed“ prejdeme na ďalšiu rýchlosť. Rýchlosť je indikovaná počtom rozsvietených červených diód na ovládači.

- Rýchlosť: 1 - 250 ms - 1 červená dióda
- Rýchlosť: 2 - 350 ms - 2 červené diódy
- Rýchlosť: 3 - 450 ms - 3 červené diódy
- Rýchlosť: 4 - 550 ms - 4 červené diódy
- Rýchlosť: 5 - 650 ms - 5 červených diód
- Rýchlosť: 6 - 750 ms - 6 červených diód
- Rýchlosť: 7 - 850 ms - 7 červených diód
- Rýchlosť: 8 - 1000 ms - 8 červených diód
- Rýchlosť: 9 - 1200 ms - 9 červených diód

Nastavenie celkového času, kým sa svetlá na schodisku vypnú:
V ovládači schodiska RL-STEP-03 môžeme nastaviť celkový čas vypnutia všetkých schodiskových svietidiel. Pomocou tlačidla "Delay" môžeme nastaviť 1 z 9 krát, po ktorých sa nám svetlo vypne. Zvolený režim je indikovaný počtom modrých LED diód na ovládači

Možnosť nastavenia jasu svetiel:
Tlačidlo "Jas" v ovládači nám umožňuje nastaviť jas schodiskových svietidiel pripojených k ovládaču. Stlačením tlačidla môžeme prepínať až 4 režimy jasu svetla: 25 %, 50 %, 75 %, 100 %.

Snímače pohybu PIR:
Ovládač schodiska RL-STEP-03 obsahuje dva PIR senzory na kábloch, ktoré sú umiestnené na začiatku a konci schodiska. Keď jeden zo senzorov zaznamená pohyb (ideme hore alebo dole), osvetlenie sa zapne od prvého svetla po posledné alebo od posledného po prvé, podľa toho, ktorý senzor zaznamená pohyb. Detektory pohybu môžu byť namontované na povrchu alebo zapustené do schodov.

PIR senzor má priemer 14mm

Režim:

Dlhým stlačením tlačidla rýchlosti/režimu ovládača schodiska vstúpite do výberu režimu, krátkym stlačením vyberiete konkrétny režim osvetlenia schodiska a dlhým stlačením výber režimu uložíte. Celkovo je k dispozícii 9 stupňových režimov osvetlenia, ktoré si môžete nastaviť podľa svojich preferencií.
