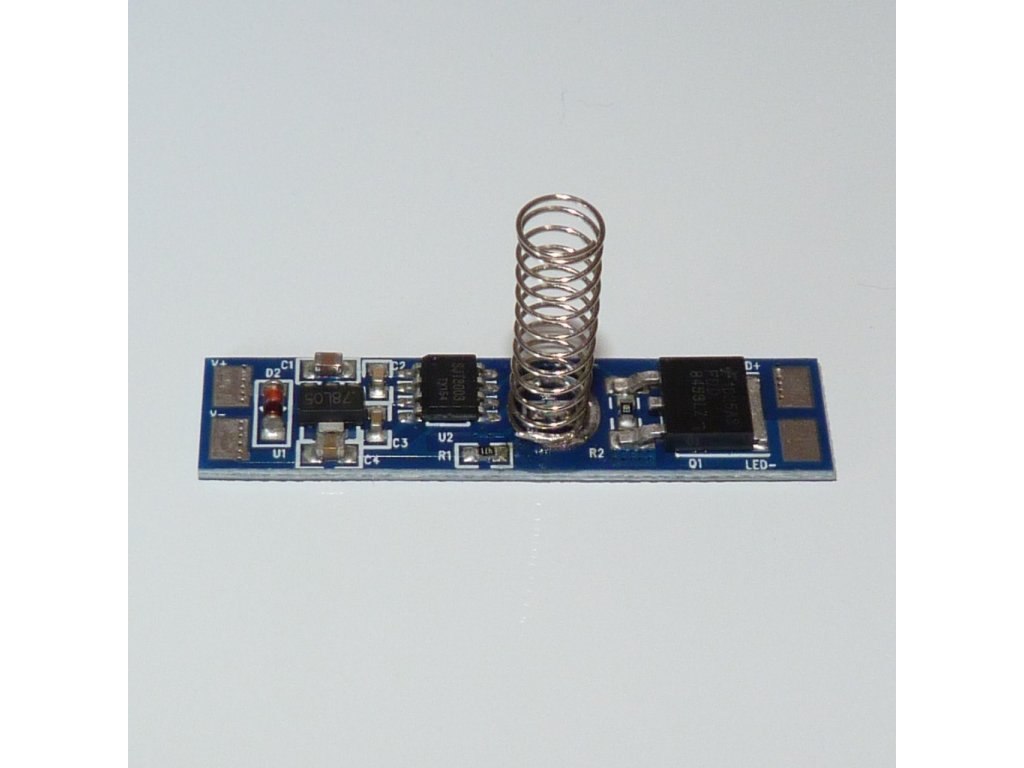

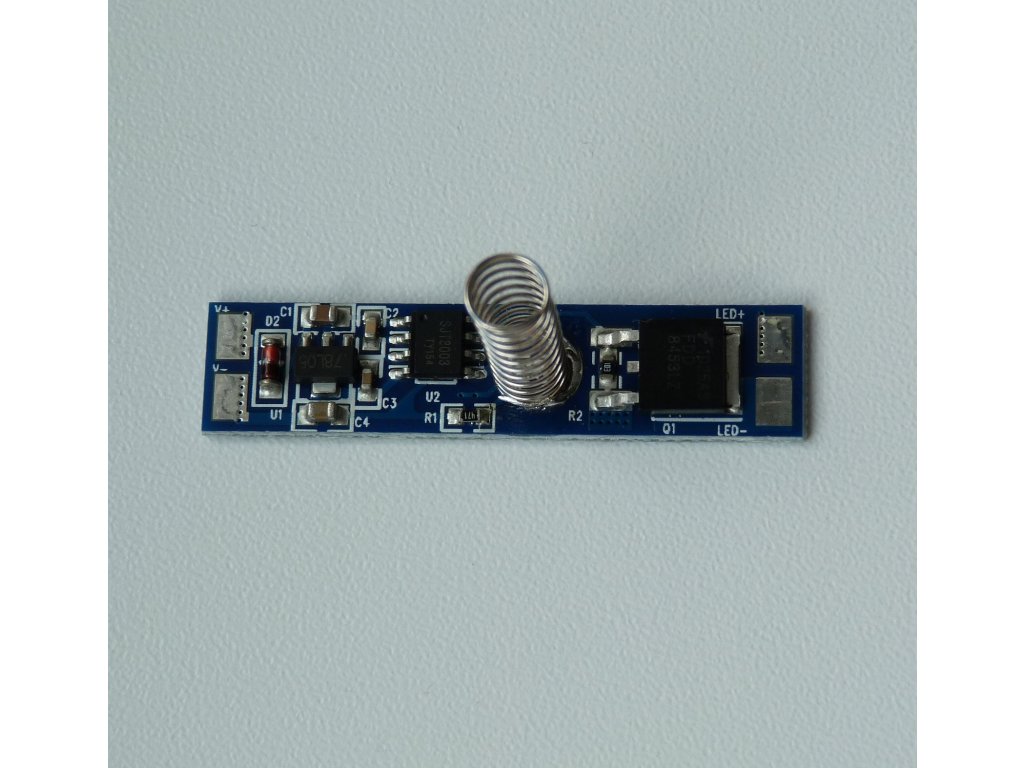

Stmievač/Spínač do AL profilu DC12-24V 8A TD001
Kód: STMIEVAC-TD001-REV.BPodrobný popis
Dotykový spínač / stmievač pre LED pásiky s možnosťou regulácie jasu v krokoch - ON, 25%, 50%, 75% a 100%, OFF.
Primárne určený na inštaláciu do profilov pre LED pásy s použitím krycích difúzorov.
Indikácia funkčnosti na DPS spínača - modrá LED.
Charakteristika:

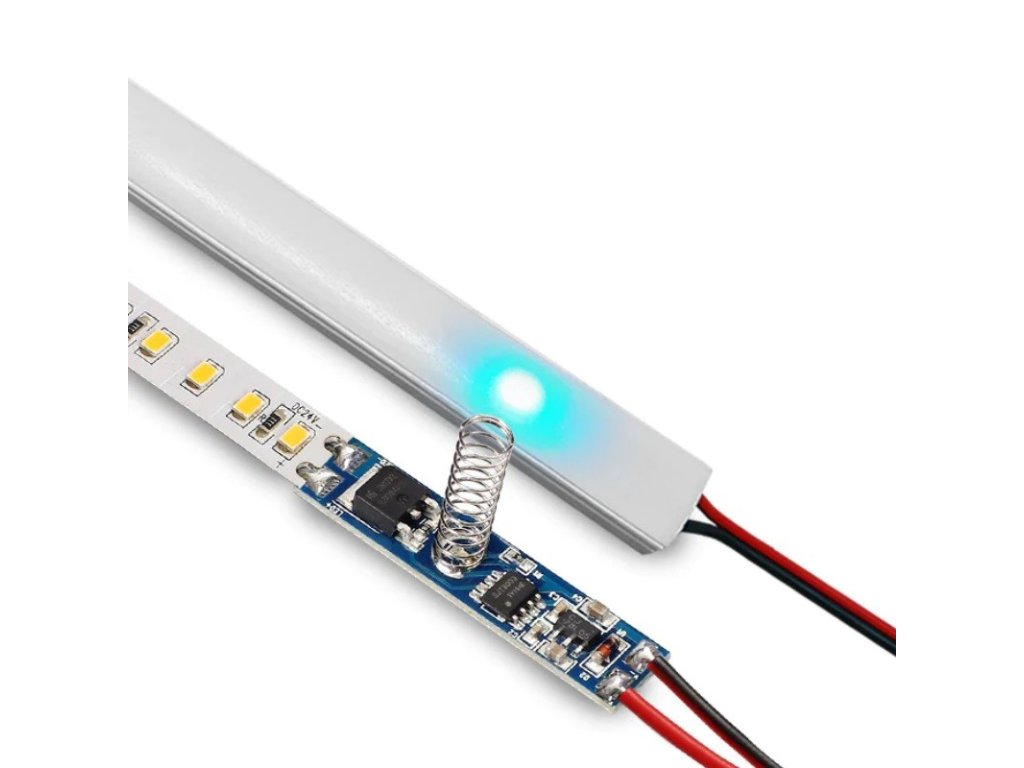

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) do hliníkových profilov spolu s LED pásikom. Funkcia spínanie a stmievanie je aktivovaná dotykom na difúzor v mieste, kde naň zo spodnej strany dosadá pružina spínača. Nevyužíva sa tak vodivé spojenie s Al profilom. Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.
Kryt profilu - difúzor musí byť v mieste dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika a pod.). Maximálna hrúbka materiálu, ktorý tvorí dotykovú plochu, závisí od jeho vlastností. Doporučené je maximálne 2mm. Miesto dotyku a prítomnosť napájacieho napätia je indikovaná svitom modrej LED diódy. Ak je spínač napájaný (svieti modrá LED).
Parametre:
-
Prevádzkové napätie: DC 12 - 24V (jednosmerných)
-
Maximálny prúd: 8A
-
Rozmery: 43x10mm, výška pružiny ~ 22mm - možné skrátiť na potrebnú dĺžku
- Funkcia: 25%, 50%, 75% 100%, OFF
Pokyny k inštalácii
-
Inštaláciu zverte odborne spôsobilej osobe, ktorá dostatočne rozumie nasledovným pokynom
-
Spínač/stmievač je určený výhradne pre zariadenia napájané zdrojom konštantného napätia
-
Spínač/stmievač má integrovanú ochranu len proti prepólovaniu napätia na vstupe, nie proti zámene vstupu a výstupu! Polarita je na DPS spínača označená. Pri zámene vstupu a výstupu trvalo poškodíte spínač/stmievač
-
Pri pájkovaní používajte transformátorovú spájkovačku, pájkujte tak aby sa DPS spínača/stmievača nadmerne neprehrievala
-
Pružina spínača/stmievača sa nesmie dotýkať žiadnej vodivej časti svietidla (LED profilu a podobne) do ktorého je spínač/stmievač inštalovaný, v prípade, že je profil nízky (plytký) je možné pružinu skrátiť ustrihnutím na požadovanú dĺžku prípadne ak je profil hlboký je možné spružinu natiahnuť
-
Pružina spínača/stmievača musí smerovať kolmo k dotykovej ploche (difúzor k hliníkovému profilu pre LED pásy), nesmie sa v dôsledku mechanickej deformácie dotýkať (skratovať) ďalšie súčiastky spínača/stmievača
Dodatočné parametre
Kategória: | Stmievače |
---|---|
Hmotnosť: | 0.02 kg |
Krytie: | IP20 |
Poznámka: | Spotreba v kľudovom stave: 0,13W/12V-0,22W/24V |
Rozmery: | 43x10mm |
Váha: | 3g |
Vstupné napätie: | DC 12-24V |
