Stmievač/Spínač do AL profilu DC12-24V 8A TD002

Podrobný popis

Dotykový spínač / stmievač pre LED pásiky s možnosťou plynulej regulácie jasu v rozsahu 10%-100%. Primárne určený na inštaláciu do profilov pre LED pásy s použitím krycích difúzorov.

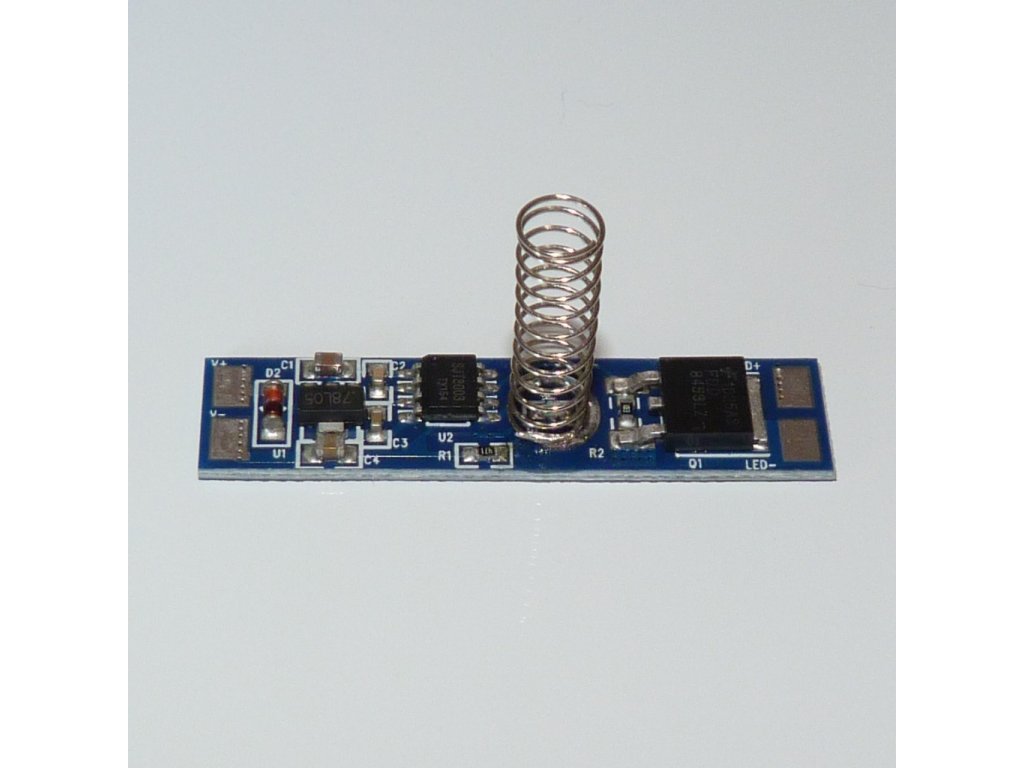

Indikácia funkčnosti na DPS spínača - modrá LED. Krátky dotyk spína alebo vypína LED aplikáciu. Dlhší dotyk v zopnutom stave znižuje alebo zvyšuje jas.

Charakteristika:

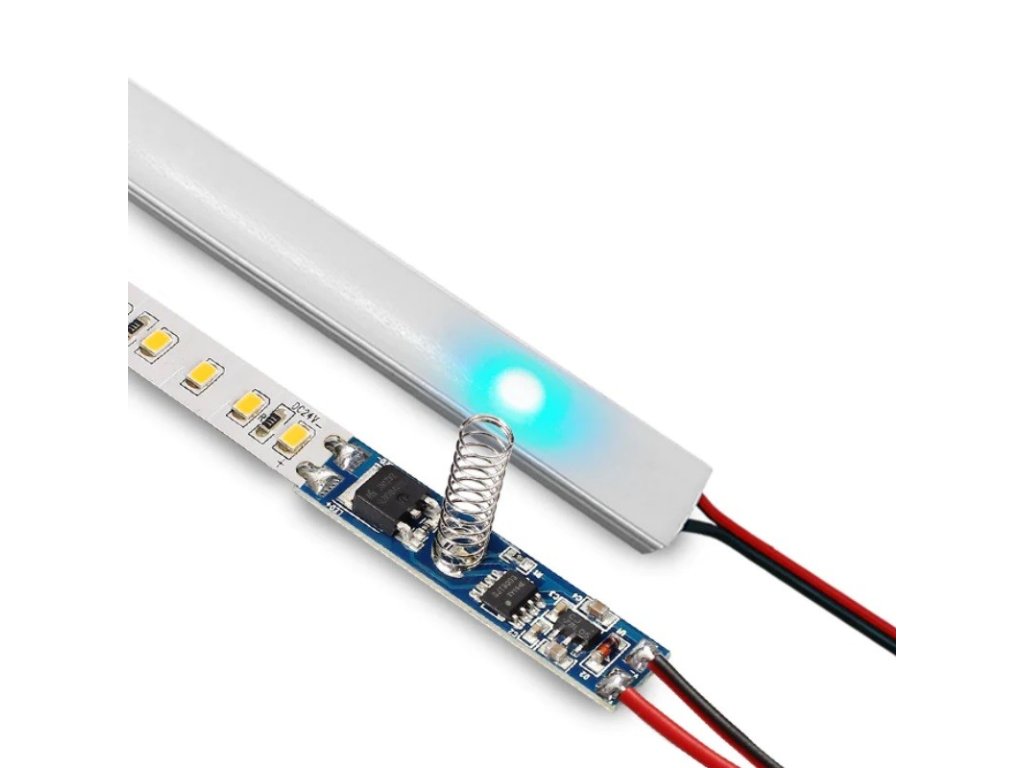

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) do hliníkových profilov spolu s LED pásikom. Funkcia spínanie a stmievanie je aktivovaná dotykom na difúzor v mieste, kde naň zo spodnej strany dosadá pružina spínača. Nevyužíva sa tak vodivé spojenie s Al profilom. Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Kryt profilu - difúzor musí byť v mieste dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika a pod.). Maximálna hrúbka materiálu, ktorý tvorí dotykovú plochu, závisí od jeho vlastností. Doporučené je maximálne 2mm. Miesto dotyku a prítomnosť napájacieho napätia je indikovaná svitom modrej LED diódy. Ak je spínač napájaný svieti modrá LED na doske plošného spoja spínača.

Funkcia spínača / stmievača:

1. Pri pripojení napájania je spínač v stave "Vypnutý"

2. Krátky dotyk (do 550ms) pri stave "Vypnutý" spína do plného výkonu 100%

3. Krátky dotyk (do 550ms) pri stave "Zapnutý" vypína osvetlenie.

4. Dlhší dotyk pri plnom výkone (nad 550ms) plynule redukuje jas svetla (do cca 5% za 3s).

5. Ak je svetlo stlmené dlhší dotyk (nad 550ms) plynule zvyšuje jas svetla (do 100% z minima za 3s).

Parametre:

• Doporučené prevádzkové napätie: DC 12 - 24V (jednosmerných)
• Minimálne vstupné napätie: DC 12V
• Maximálne vstupné napätie: DC 24V
• Maximálny prúd: 8A (trvalé zaťaženie)
• Maximálny prúd špičkový: 10A (krátkodobé zaťaženie)
• Rozmery: 43x10mm, výška pružiny ~ 22mm - možné skrátiť na potrebnú dĺžku

Pokyny k inštalácii

• Inštaláciu zverte odborne spôsobilej osobe, ktorá dostatočne rozumie nasledovným pokynom
• Spínač/stmievač je určený výhradne pre zariadenia napájané zdrojom konštantného napätia

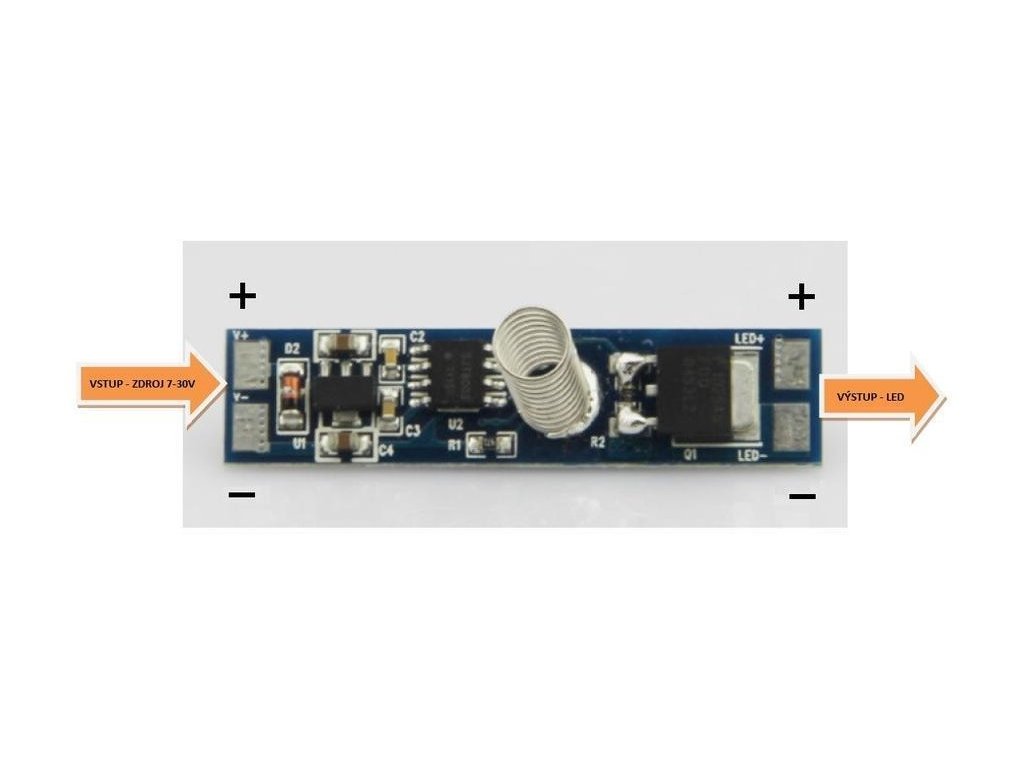

• Spínač/stmievač má integrovanú ochranu len proti prepólovaniu napätia na vstupe, nie proti zámene vstupu a výstupu! Polarita je na DPS spínača označená. Pri zámene vstupu a výstupu trvalo poškodíte spínač/stmievač
• Pri pájkovaní používajte transformátorovú spájkovačku, pájkujte tak aby sa DPS spínača/stmievača nadmerne neprehrievala
• Pružina spínača/stmievača sa nesmie dotýkať žiadnej vodivej časti svietidla (LED profilu a podobne) do ktorého je spínač/stmievač inštalovaný, v prípade, že je profil nízky (plytký) je možné pružinu skrátiť ustrihnutím na požadovanú dĺžku
• Pružina spínača/stmievača musí smerovať kolmo k dotykovej ploche (difúzor k hliníkovému profilu pre LED pásy), nesmie sa v dôsledku mechanickej deformácie dotýkať (skratovať) ďalšie súčiastky spínača/stmievača

Príklad:

Ak chcete rozsvietiť LED pásik, môžete ho rozsvietiť rýchlym dotykom na maximálnu intenzitu alebo dotykom a držaním nastaviť plynulo požadovanú intenzitu (reguláciu od 100% do 5%). Pokiaľ bola intenzita nastavená od maxima stmievaním, bude pri rýchlom dotyku pásik zhasnutý a pri dlhom dotyku bude postupne rozsvietený na 100% jasu.
