Stmievač/Spínač dotykový do nábytku 12-24VDC 4A IP20 TD006

Kód: SURMOUNTOR-TD006
Neohodnotené
€9 €7,32 bez DPH
Skladom
  • Funkcia ON/OFF, uberanie jasu a pridávanie jasu
  • Napájacie napätie DC 12V-24V
  • Max. output 4A
  • Max. výkon 48W pre 12V a 96W pre 24V
  • Spínanie dotykom cez dosku nábytku alebo sklo do hrúbky materiálu 25mm

Detailné informácie

Podrobný popis

  • Dotykový spínač / stmievač pre LED s možnosťou plynulej regulácie jasu a pamäťou poslednej nastavenej úrovne jasu (pamätá si posledne navolenú úroveň jasu pri výpadku el. napájania). Primárne určený na inštaláciu do nábytku. Ovládanie funguje na princípe prenosu kapacitného náboja cez elektricky nevodivý materiál ako je drevotrieska, sklo, plexisklo a podobne.
  • Krátky dotyk spína alebo vypína LED aplikáciu. Dlhší dotyk v zopnutom stave zvyšuje jas po maximálnu úroveň, následne opätovne od nulovej úrovne zvyšuje jas po maximálnu úroveň.

Charakteristika:

Modul dotykového spínača / stmievača je primárne určený na zástavbu (inštaláciu) do nábytku. Modul sa inštaluje zo zadnej strany (vnútornej strany) nábytku. Funkcia spínanie a stmievanie je aktivovaná dotykom na materiál (nábytok) z prednej strany materiálu v mieste, kde naň zo spodnej strany dosadá (je nalepený) modul ovládania. Nevyužíva sa tak vodivé spojenie s Al profilom alebo kovovým predmetom (elektricky vodivým). Toto riešenie vo svojom dôsledku zabezpečuje podstatne vyššiu stabilitu a spoľahlivosť spínania ako pri dotyku na vodivý profil.

Spínač može byť nalepeny za sklom, plexisklom, sádrokartonom, obkladačkou, drevom, drevotrieskou ( nábytok ). Vzialenosť na ktorú vie spínač zareagovať závisí od typu a hrúbky materiálu. Najlepšie materiály sú sklo a plexisklo. Najhoršie materiály pre spínač sú rôzne penové materiály.

Funkcia spínača / stmievača:

1. Pri pripojení napájania je spínač v stave "Vypnutý"

2. Krátky dotyk (do 550ms) pri stave "Vypnutý" spína do výkonu nastaveného pred posledným vypnutím.

3. Krátky dotyk (do 550ms) pri stave "Zapnutý" vypína osvetlenie.

4. Dlhší dotyk pri plnom výkone (nad 550ms) plynule pridáva jas svetla až po maximálnu úroveň, po dosiahnutí maximálnej úrovne opakovane začne pridávať jas od 0% po 100% jasu

Parametre:

  • Vstupné napájacie napätie: DC 12V-24V
  • Výstup: PWM
  • Maximálne prúdové zaťaženie: 4A
  • Maximálny výkon: pri DC 12V = 48W pri DC 24V = 96W

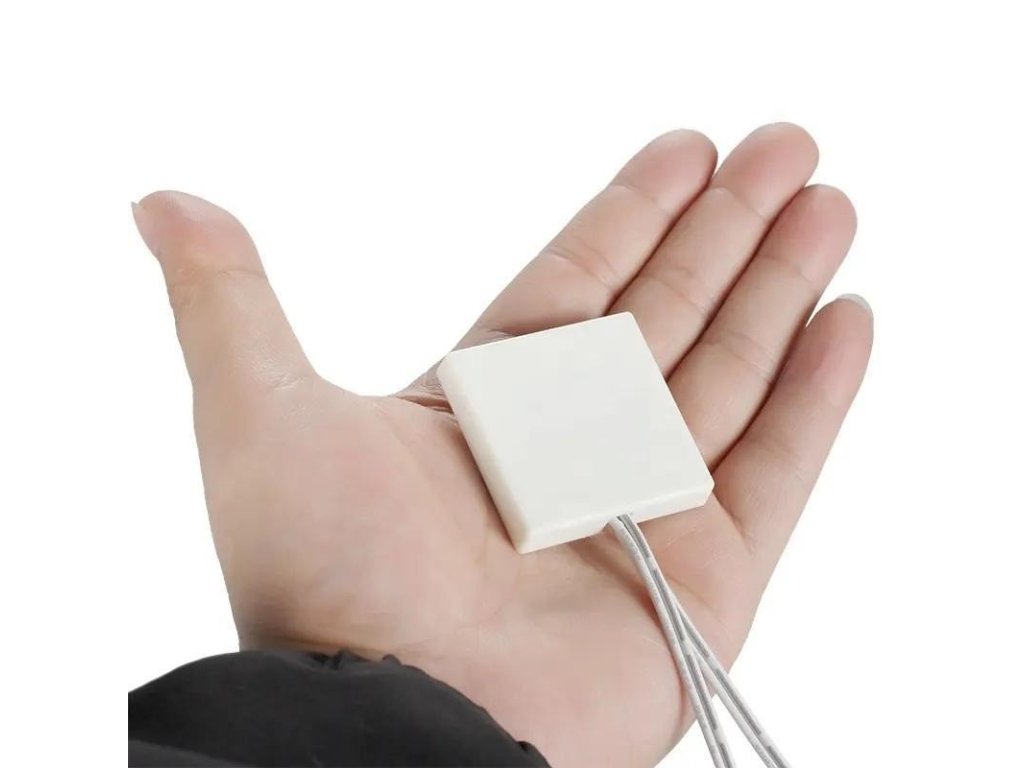

  • Rozmery: 40x40mm, výška 8mm

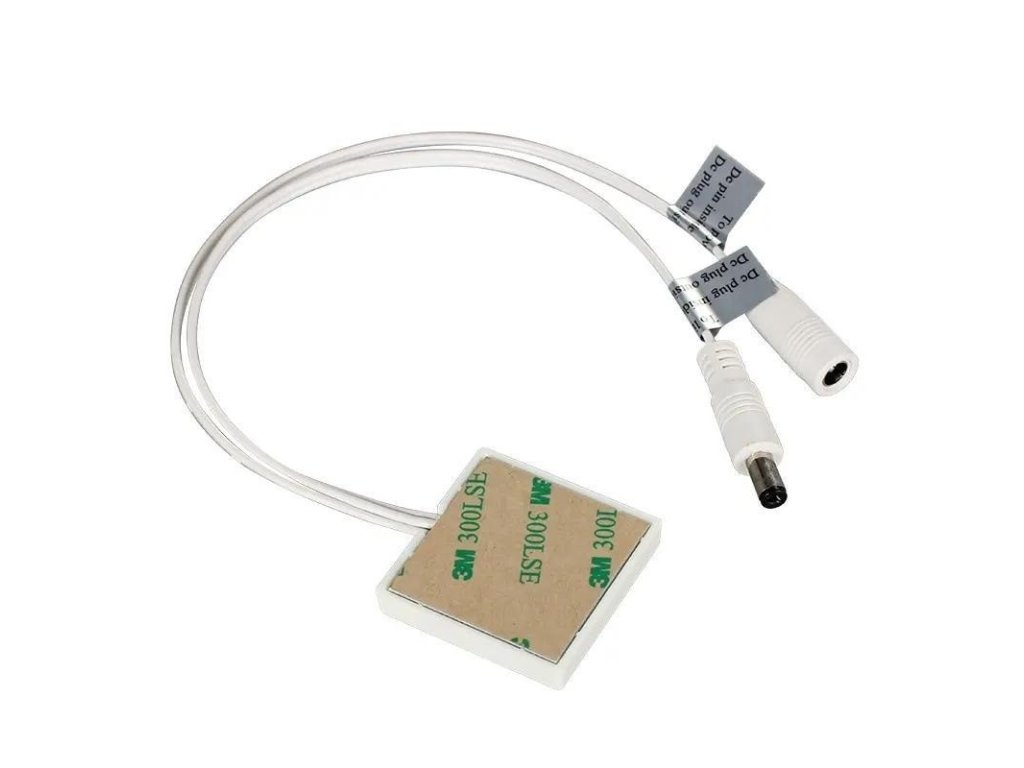

  • Spodná strana podlepená obojstrannou lepiacou páskou

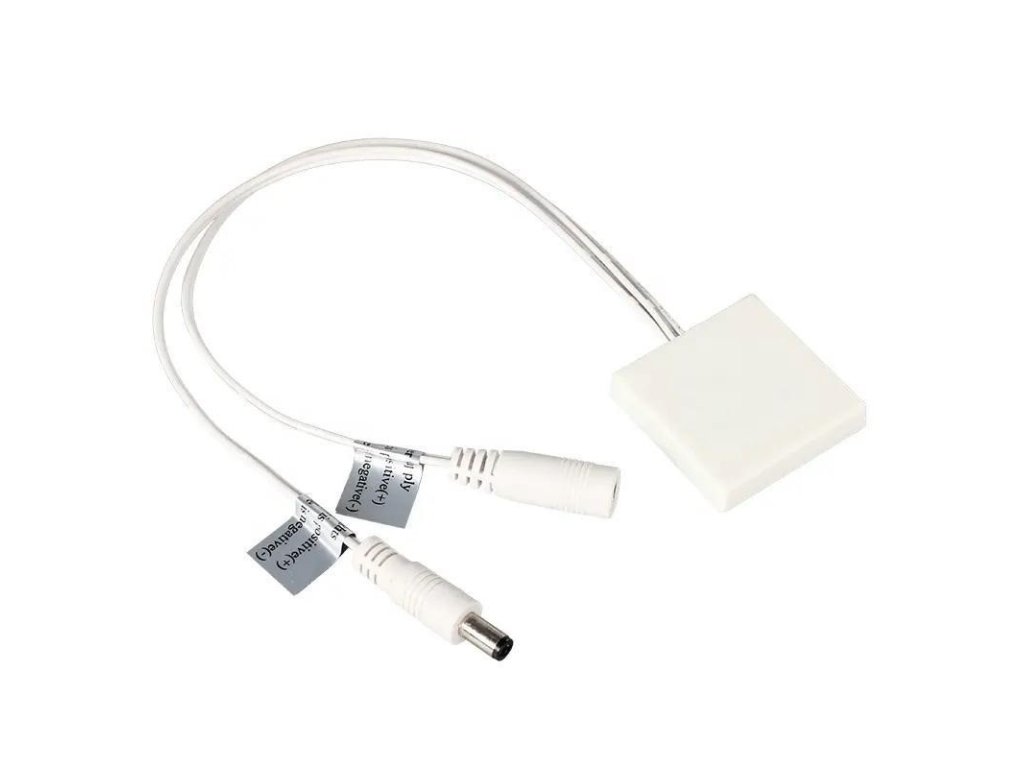

  • Napájacie vodiče dĺžky 25cm ukončené konektormi DC5,5/2,1 samec a samica

Modul inštalujte na materiál s hrúbkou do 25mm, pri väčšej hrúbke materiálu doporučujeme modul do materiálu zahĺbiť.

Dodatočné parametre

Kategória: Stmievače
Hmotnosť: 0.03 kg
Krytie: IP20
Poznámka: Spotreba v kľudovom stave: 0,13W
Rozmery: 40 x 40 x 8 mm
Váha: 20g
Vstupné napätie: DC 12-24V
